Separator magnetyczny w przemyśle wydobywczym – specyfika doboru i kontroli

W skrócie

• Separatory magnetyczne w wydobyciu chronią głównie kruszarki, młyny i przesiewacze przed uszkodzeniem przez metalowe elementy ukryte w urobku.
• Przy drobnych surowcach, takich jak piasek kwarcowy czy kaolin, o jakości handlowej decydują już dziesiąte, a nawet setne części procenta zanieczyszczeń żelaza.
• Dwustopniowa separacja – najpierw magnetyczna, potem wiroprądowa – pozwala odzyskać zarówno żelazo, jak i handlowe metale nieżelazne z gruzu i urobku.
• Praca w środowisku silnie zapylonym i w trybie ciągłym przyspiesza zużycie separatora bardziej niż w wielu innych gałęziach przemysłu.

Jakie maszyny w wydobyciu chronią separatory magnetyczne?

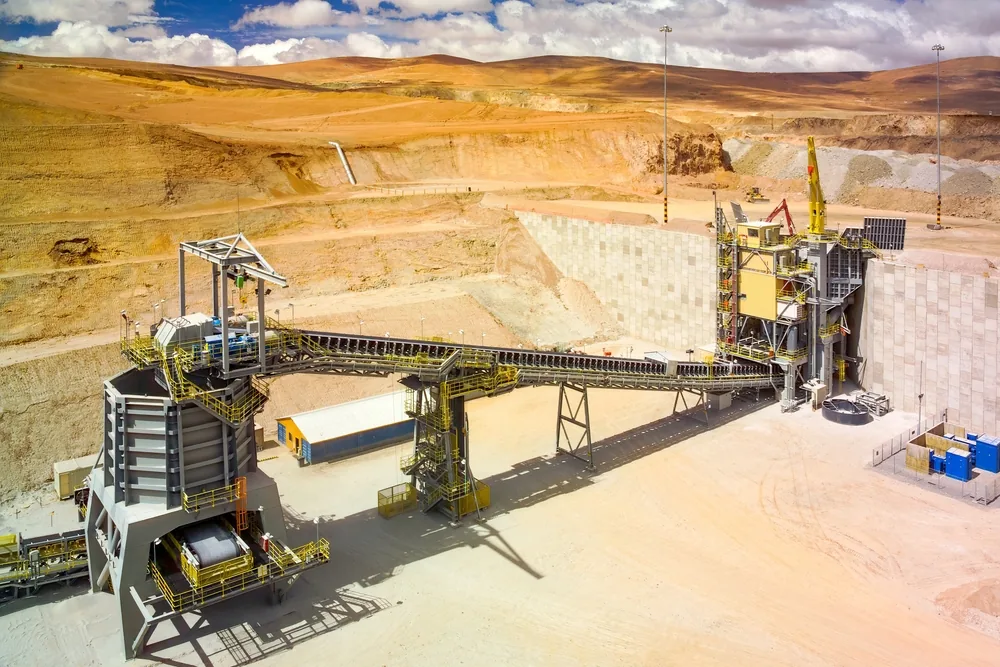

W przemyśle wydobywczym separatory magnetyczne zabezpieczają przede wszystkim maszyny kruszące i przesiewające przed przypadkowym uszkodzeniem przez metalowe obiekty obecne w rudzie, skale czy urobku – mogą to być fragmenty osprzętu wiertniczego, elementy zużytych maszyn górniczych albo złom pozostały z wcześniejszych etapów eksploatacji złoża.

Uszkodzenie szczęk kruszarki czy sita przesiewacza przez taki element oznacza zwykle kosztowny i czasochłonny przestój, znacznie dłuższy niż w przypadku typowej linii produkcyjnej w przemyśle przetwórczym. Podczas audytu separatorów magnetycznych w instalacji wydobywczej zaczynamy od ustalenia, którą konkretnie maszynę separator ma chronić i na jakim etapie procesu, ponieważ to determinuje wymaganą siłę pola magnetycznego oraz typ separatora dobrany do wielkości fragmentów urobku.

Dlaczego drobne frakcje surowca wymagają innej separacji niż duże bryły skalne?

Drobne frakcje surowca, takie jak piasek kwarcowy, piasek szklarski, kaolin czy skaleń, wymagają innej separacji niż duże bryły skalne, ponieważ o ich jakości handlowej i cenie rynkowej decydują już dziesiąte, a czasem setne części procenta zanieczyszczeń żelaza. Nawet niewielkie domieszki tlenków żelaza, takich jak hematyt czy limonit, mogą powodować wady barwne obniżające wartość surowca.

Przy dużych bryłach skalnych celem separacji jest przede wszystkim wychwycenie pojedynczych, dużych elementów metalowych, zanim trafią do kruszarki, a decydujące znaczenie ma głównie zasięg pola magnetycznego, a nie precyzja wychwytu śladowych ilości zanieczyszczeń. Audyt separatora pracującego na drobnej frakcji ocenia więc precyzję wychwytu przy bardzo małych stężeniach zanieczyszczeń, co wymaga innego podejścia pomiarowego niż przy dużych bryłach skalnych.

Jak audyt wykrywa błędy montażowe separatorów w instalacjach wydobywczych?

Audyt wykrywa błędy montażowe separatorów, sprawdzając przede wszystkim, czy urządzenie jest zamontowane w miejscu o odpowiedniej grubości warstwy materiału dla danej konstrukcji oraz czy po bokach przenośnika nie powstają martwe strefy, przez które urobek omija zasięg pola magnetycznego.

Tego rodzaju błędy bywają niewidoczne na pierwszy rzut oka, ponieważ separator fizycznie działa i wychwytuje część zanieczyszczeń, ale robi to mniej skutecznie, niż powinien przy danej konfiguracji instalacji. Drugim typowym problemem jest niska skuteczność wynikająca nie z uszkodzenia separatora, lecz z niewłaściwej lokalizacji względem punktu, w którym urobek ma odpowiednią prędkość i grubość warstwy. Audyt pozwala odróżnić te dwie sytuacje, co ma znaczenie dla dalszych działań.

Co decyduje o czystości i wartości rynkowej kruszywa po separacji?

Czystość kruszywa po separacji zależy od skuteczności wychwytu zarówno metali silnie magnetycznych, jak i zanieczyszczeń słabiej reagujących na pole magnetyczne, takich jak niektóre stopy stali czy tlenki żelaza, które trudniej oddzielić niż czyste żelazo.

Przy recyklingu gruzu budowlanego dodatkowym elementem wartości jest separacja dwustopniowa – najpierw żelazo jest oddzielane za pomocą separatora magnetycznego, a następnie metale nieżelazne za pomocą separatora wiroprądowego. Pozwala to uzyskać jednocześnie oczyszczone kruszywo oraz stal, aluminium czy miedź jako osobne frakcje.

W audycie oceniamy, czy zainstalowany separator jest w stanie osiągnąć wymaganą czystość dla docelowego zastosowania kruszywa, ponieważ inny próg akceptują odbiorcy kruszywa budowlanego, a inny producenci szkła czy ceramiki.

Jak środowisko pyłowe i praca ciągła wpływają na dobór separatora?

Instalacje wydobywcze pracują zwykle w trybie ciągłym i w środowisku silnie zapylonym, co przyspiesza zużycie mechaniczne separatora bardziej niż w wielu innych gałęziach przemysłu. Pył ścierny osiadający na powierzchni roboczej i w mechanizmach ruchomych może pogarszać warunki pracy urządzenia jeszcze zanim pojawi się widoczne uszkodzenie.

Separator dobrany do pracy w kopalni czy kamieniołomie musi więc mieć konstrukcję odporną na ścieranie i, w zależności od instalacji, współpracować z rozwiązaniami ograniczającymi zapylenie. W audycie sprawdzamy stan obudowy i elementów roboczych pod kątem zużycia ściernego oraz to, czy częstotliwość czyszczenia jest realnie dopasowana do ilości pyłu generowanego przez dany etap procesu.

Jeżeli kontrola wykaże zużycie, nieprawidłową pracę elementów ruchomych lub pogorszenie parametrów urządzenia, konieczne może być zaplanowanie serwisu separatora magnetycznego przed wystąpieniem awarii powodującej przestój całej linii.

Kiedy warto zastosować separację dwustopniową w przetwarzaniu urobku?

Separację dwustopniową warto rozważyć wtedy, gdy urobek lub gruz zawiera zarówno duże, łatwo wychwytywane elementy ferromagnetyczne, jak i metale nieżelazne albo drobniejsze zanieczyszczenia wymagające kolejnego etapu oczyszczania.

Typowe rozwiązanie łączy separator magnetyczny wychwytujący żelazo z separatorem wiroprądowym wydzielającym metale nieżelazne. Przy recyklingu gruzu budowlanego czy przetwarzaniu urobku pozwala to jednocześnie oczyścić kruszywo i odzyskać handlowe metale jako osobne frakcje.

W audycie instalacji dwustopniowej sprawdzamy, czy oba etapy separacji rzeczywiście uzupełniają się zakresem działania oraz czy parametry przepływu materiału między nimi nie obniżają skuteczności któregoś z urządzeń.

Jakie sygnały w kopalni lub kamieniołomie wskazują na potrzebę audytu separatora?

Najbardziej oczywistym sygnałem jest uszkodzenie kruszarki, młyna lub przesiewacza przez metalowy element mimo obecności separatora na linii. Oznacza to, że separator nie zapewnił oczekiwanego poziomu ochrony i wymaga sprawdzenia niezależnie od tego, czy przyczyną jest spadek parametrów urządzenia, zużycie elementów czy niewłaściwa lokalizacja.

Drugim sygnałem jest spadek jakości albo reklamacja sprzedawanego kruszywa czy piasku. Przy drobnych surowcach może to wskazywać na pogorszenie skuteczności separacji, a niekoniecznie na zmianę parametrów samego złoża.

Trzecim sygnałem jest zmiana źródła urobku lub przejście do innego etapu wydobycia bez ponownej oceny doboru separatora. Inne złoże może oznaczać inną ilość, wielkość i rodzaj zanieczyszczeń metalicznych. Jeżeli dodatkowo widoczne jest zużycie mechaniczne urządzenia, podczas planowania naprawy warto uwzględnić również dostępność odpowiednich części do separatorów magnetycznych.

Podsumowanie

• Separatory magnetyczne w wydobyciu chronią kruszarki, młyny i przesiewacze przed uszkodzeniem przez metalowe elementy ukryte w urobku, a przy drobnych surowcach wpływają dodatkowo na wartość handlową materiału.
• Audyt sprawdza zarówno techniczną skuteczność wychwytu, jak i poprawność montażu separatora względem grubości i prędkości warstwy materiału na przenośniku.
• Praca w trybie ciągłym i w środowisku silnie zapylonym przyspiesza zużycie separatora, dlatego instalacje wydobywcze często wymagają częstszej kontroli niż urządzenia pracujące w mniej wymagających warunkach.
